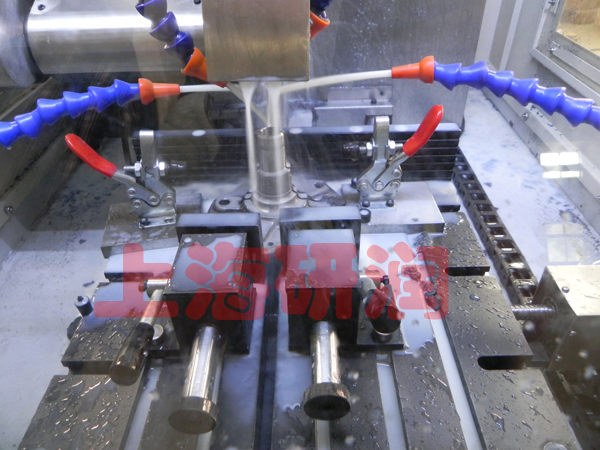

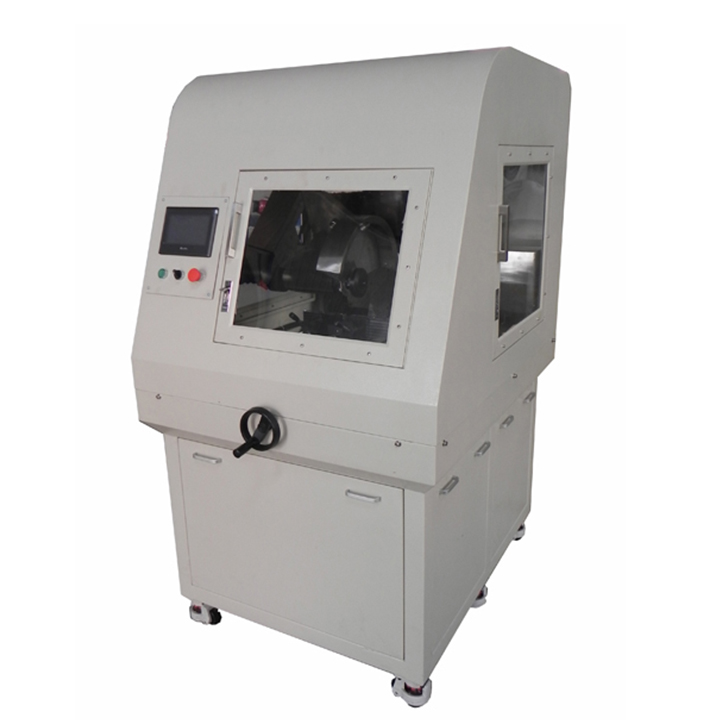

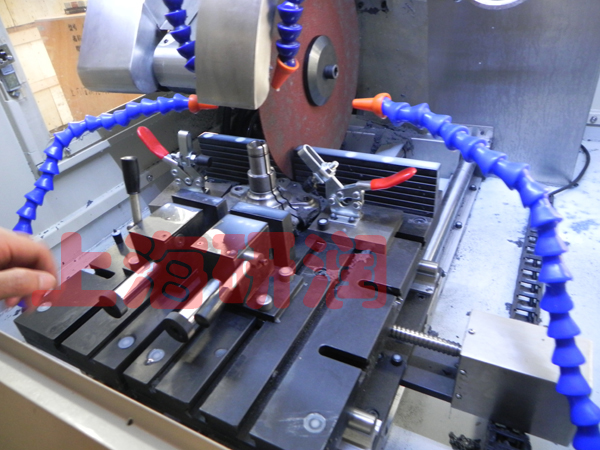

MC004系列大型智能全自動金相切割機 MC004系列（ZQ-200、ZQ） 一、ZQ系列大型智能全自動金相切割機產品簡介： ZQ-200系列是為滿足一些大型工件、不規格件而設計的高精立地一體式自動金相切割機。具有精確定位切割、多重定位連續切割、行程設定切割、在線調整進刀速度等各種功能；采用高強度機殼，雙層可移動精密定位平臺。分體式雙平臺雙虎鉗快速推進設計，利于各種不規則工件的加持。進刀行程任意設定，切割完畢自動停止并復位。切割速度1--200mm/分任意設定，并可根據切割情況隨時進行在線調整；適用于一些大型工件、不規則件等各類工件的精密取樣切割，尤其適合汽車零部件（如制動盤、減振器、各類大型軸桿及軸套、支撐架、、齒輪盤、異形件等）的取樣。
二、ZQ系列大型智能全自動金相切割機產品技術規格： 型號 | ZQ-200 | ZQ-200A | 主軸轉速 | 100-3000r/min（無極調速） | 100-3000r/min（無極調速） | X平臺行程 | 手動70mm | 自動70mm | X軸速度 | 手動 | 自動0-100mm（無極調速） | | Z軸行程 | 100mm | Y平臺行程 | 自動/手動（480mm） | Y平臺速度 | 0-200mm（無極調速） | 控制系統 | 8寸彩色觸摸屏、PLC控制系統 （日本三菱） | 最大切割尺寸 | 600X300X140mm | 切割方式 | 手動/智能自動 （雙重模式） | 送給方式 | 進退比任意設定 | 有效進刀距離 | 400mm | 完成量追蹤 | 液晶數顯 （時時顯示） | 切割臺尺寸 | 400X400mm | 切割片規格 | （350-450）X（2-4）X32mm | 加持臺規格 | 分體式雙層可移動平臺 | 切割速度 | 1-200mm/分鐘 | 在線調速 | 任意調整 | 進刀距離 | 任意設定（0-350mm） | 復位方式 | 自動復位 | 冷卻系統 | 自動（水冷4通道） | 水箱容量 | 200L | 電機功率 | 5.5KW-7.5KW（ABB電機） | 機臺形式 | 立地一體式 | 電源 | 380V | 重量 | 800-1000KG | 標準配置： | | 主機 | 一臺 | 冷卻系統 | 一套 | Y向移動平臺 | 一套（主機上） | X/Y雙向定位平臺 | 一套（主機上） | 推進夾具 | 兩付 | 隨機工具 | 一套 | 精切片 | 兩塊 | 技術文件 | 說明書一份、合格證一份、保修卡一份 | 選配： | 圓盤夾具、齒條夾具、萬能夾具、縱剖夾具 | 其他 ： | 特殊工件可定做夾具 |
|
