MC005-YR3015DZ/3020DZ數字式正像投影儀，光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%;儀器配有專用微型打印機和腳踏開關,數據輸出和采樣十分方便.儀器配有物鏡旋轉盤，可同時配備三個物鏡，在不同放大倍率工作時，只須旋轉轉盤即可，不需要再單獨更換物鏡，操作更加方便、簡單；儀器調焦由投影儀筒升降實現,行程大、穩定性好；工作臺不升降，穩定性好，測量范圍大，精度高。
技術參數：
1．投影屏：
投影旋轉范圍：0~360º；
投影屏尺寸：Ø312，使用范圍 > Ø300 （刻有米字線）。
旋轉角度數顯解析度：1’或0.01º
2．工作臺：
|
儀器型號 |
YR3015DZ |
YR3020DZ |
|
金屬臺面尺寸 |
354×228 |
404×228 |
|
玻璃臺面尺寸 |
210×160 |
260×160 |
|
X座標行程 |
150 |
200 |
|
Y座標行程 |
100 |
|
調焦行程 |
100 |
|
Z軸運動速度(mm/s) |
5、1、0.01三檔可調 |
|
XY軸測量精度(μm) |
3+L/50 |
|
Z軸測量精度(μm) |
4+L/10 |
|
數顯解析度 |
0.5μm |
3．物鏡：
|
放大倍數 |
5X(標) |
10X(標) |
20X(選) |
50X(選) |
100X(選) |
|
物方視場 |
Ø60 |
Ø30 |
Ø15 |
Ø6 |
Ø3 |
|
物方工作 |
53 |
77.7 |
44.3 |
38.4 |
25.3 |
|
測量高度 |
90 |
4．儀器電源：110V/220V(AC)，50/60Hz，總功率450W
5．處理系統：DC3000 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測
6．儀器照明：透射與反射照明光源均為24V，150W鹵素?zé)?/SPAN>
7．冷卻方式：強制風冷(3軸流風扇)
8．外形尺寸及重量：
|
型號 |
YR3015DZ |
YR3020DZ |
|
尺寸 |
780×810×1120mm |
|
重量 |
150kg |

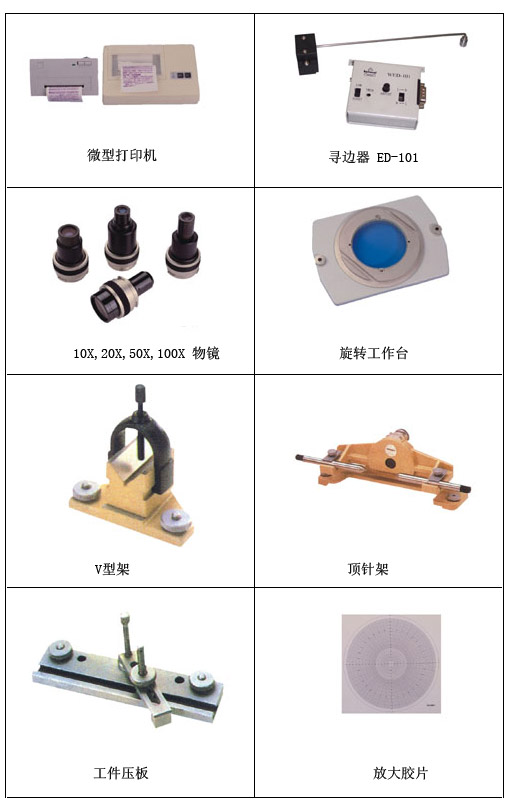

9．選購件：微型印表機、光學尋邊器、M2D軟體等
|
