MC010系列MIC系列超聲波硬度計
MC010系列（MIC10、MIC10DL）
一、MIC系列超聲波硬度計產品簡介：
超聲波硬度計MIC10/MIC10DL利用UCI(Ultrasonic Contact Impedance-超聲波接觸阻抗)方法能快速、方便地對維氏硬度凹處進行評價，無需使用顯微鏡。小而輕的MIC 10使用電池供電，可在現場快速使用，在各方面不受限制，甚至可用在端頭位置。該儀器可適用于任何形狀、尺寸的大多數細晶粒、材料，特別適合于小公差范圍內確定材料特性�？蓽y量的工件部位包括法蘭盤邊緣和齒輪根部，也可在任何方向測量，如水平或垂直向上。
二、MIC系列超聲波硬度計儀器特點：
1、高精度測量：由于連續頻率測量在進入測量表面的穿透過程中得到監控；
2、硬度值的變化和顯示：單位HV、HB、HRC、HRB和抗拉強度N/mm2；
3、MIC10DL為存儲型，配備有內部存儲器和附加存儲卡
?內部數據記錄器可記錄約1500個測量值，另有存儲卡可存儲約590個測量值；
?可打印靜態指示功能(最大讀數、最小讀數、絕對和相對標準偏差)
?RS232接口可通過計算機機遙控或通過打印機可將檢測結果存檔。
三、MIC系列超聲波硬度計技術參數：
1、測量/轉換范圍：20～1740HV、48～105HRB、20～68HRC、76～618HB、5～2250N/mm2(10Kg探頭)
2、顯示：4位LCD帶開關背光
3、分辨率 ：1HV；1HB；5N/mm2；0.1/0.5/1HRC和HRB(可選)
4、數據內存：數據記錄器可存1500個測量值，存儲卡可存590個數據(MIC10DL)
5、接口：RS232接口，可用于打印機和計算機雙向通訊(MIC10DL)
6、電源：2節1.5V電池
7、尺寸重量：160x70x45mm，300g
四、MIC系列超聲波硬度計探頭和附件：
1、手動標準探頭MIC201A：10N/1Kgf負載，特別適用于小凹槽表面
2、手動標準探頭MIC205A：50N/5Kgf負載，適用于大多數的應用
3、手動標準探頭MIC2010A：100N/10Kgf負載，適用于粗晶粒材料和粗糙表面
4、手動短探頭MIC201AS(10N/1Kgf負載)/MIC205AS(50N/5Kgf負載)
5、手動長探頭MIC201AL(10N/1Kgf負載)/MIC205AL(50N/5Kgf負載)，配備有一個較長的振蕩棒(37mm)。用于測量輪廓表面，或工件結構深的內腔/凹槽中。如蝸桿齒輪和嚙合齒輪。
6、電動探頭MIC2103A(3N/0.3Kgf)、MIC211A(大約8N/0.8Kgf)和電動探頭MIC2101A(1N/0.1Kgf)，配置有電動控制的維氏硬度計金剛石，能獲得可靠的測量結果。
五、MIC系列超聲波硬度計探頭和附件：
|
型號 |
負載 |
探頭直徑 |
探頭長度 |
|
手動標準探頭MIC201A
手動標準探頭MIC205A
手動標準探頭MIC2010A |
1kgf
5kgf
10kgf |
19mm |
162mm |
|
手動長探頭MIC201AL
手動長探頭MIC205AL |
1kgf
5kgf |
19mm |
190mm |
|
手動短探頭MIC201AS
手動短探頭MIC205AS |
1kgf
5kgf |
19mm |
90mm |
|
1kgf 載荷的凹痕直徑和深度 |
|
維氏硬度
HV |
F=1kgf |
|
直徑d(μm) |
深度t(μm) |
最小材料厚度(μm) |
|
250 |
86 |
12 |
120 |
|
500 |
61 |
9 |
90 |
|
750 |
50 |
7 |
70 |
|
1000 |
43 |
6 |
60 |
|
5kgf 載荷的凹痕直徑和深度 |
|
維氏硬度
HV |
F=5kgf |
|
直徑d(μm) |
深度t(μm) |
最小材料厚度(μm) |
|
250 |
193 |
28 |
280 |
|
500 |
136 |
19 |
190 |
|
750 |
111 |
16 |
160 |
|
1000 |
99 |
13 |
130 |

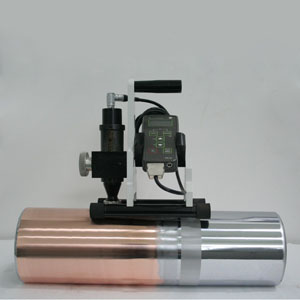

MIC10電動探頭支架 |
